Bộ mạch và điều khiển từ xa biến quạt thường thành quạt điều khiển từ

Giới thiệu:

Lưu ý: Quý khách nên tham khảo cách đấu nối mạch trên sơ đồ và trên vỏ hộp. Hãy chắc chắn mình đấu nối và đọc hiểu sơ đồ nối dây để tránh đấu sai cháy mạch.

- Shop không khuyến khích bạn nào không hiểu sơ đồ điện và cách đấu mua sản phẩm này để tránh kiện cáo và đánh giá sai về sản phẩm khi mua về không đấu được hoặc đấu sai làm cháy sản phẩm

- Sản phẩm rất dễ đấu nối các bạn chỉ cần xem sơ đồ trên vỏ hộp và sơ đồ đấu nối shop hướng dẫn dưới đây.

- Chức năng chính của bản mạch là biến các loại quạt thông thường trở thành quạt điều khiển từ xa vô cùng tiện ích. Dùng cho mọi loại quạt có công suất < = 100W.

- Hiện nay rất nhiều loại mạch quạt kém chất lượng đang được chào bán với giá rẻ. Về tính năng thì cũng tương tự nhau nhưng chất lượng hoàn toàn khác nhau chỉ dùng được 1 thời gian kể cả điều khiển và mạch đều hư hỏng, nên rất mất thời gian mua lại sản phẩm và đấu nối lại.

- Nếu tính về giá thành bạn mua 1 chiếc quạt điều khiển từ xa thên thị trưởng khoảng hơn 600K đến vài triệu. Thì nếu bạn chỉ cần biết 1 chút về cách đấu nối thì chiếc quạt điều khiển của bạn chỉ có giá thành bằng 1/2. Vậy tội gì bạn không thử 1 mạch chỉ vài chục nghìn để biến những chiếc quạt nhà bạn thành di động siêu tiện lợi.

Dưới đây là cách hướng dẫn đấu nối cơ bản:[ĐIỀU KHIỂN TIẾNG VIỆT DỄ SỬ DỤNG]Mạch quạt điều khiển từ xa bộ điều khiển từ xa cho quạt quạt điều khiển từ xa công tắc điều khiển từ xa HÀNG CHẤT LƯỢNG CAO BẢO HÀNH UY TÍN FTP

- HIện nay có rất nhiều mạch nhưng cách đấu nối thì vẫn theo 1 quy định chung như bên dưới.

Nếu không đấy nối được các bạn có thể tham khảo thêm video trên youtube qua link sau:

https://www.youtube.com/watch?v=otmnm1DawB4

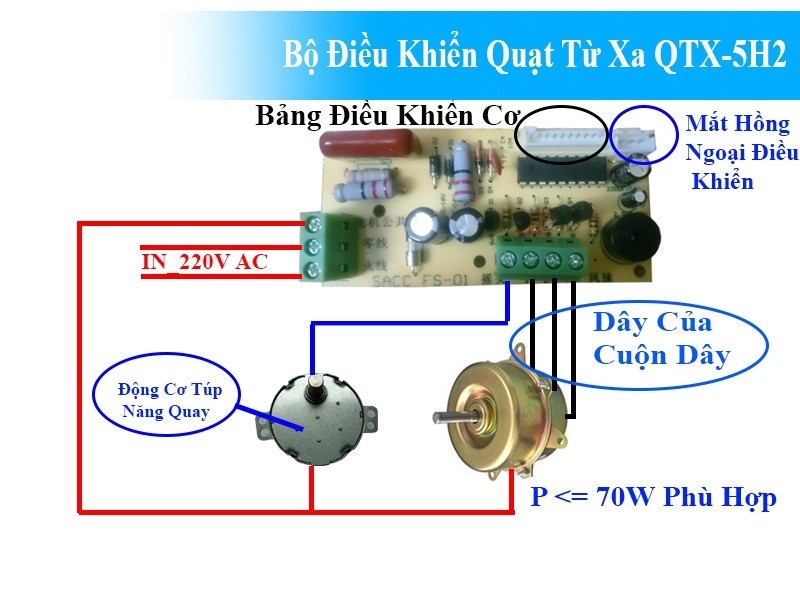

HÌNH ẢNH THỰC TẾ :

- Về cách đấu nối cho túy lăng thì hơi khó 1 chút

- Dây 4, 5 là nguồn vào 220V

- Dây 6 là dây chung đấu qua 1 đầu tụ điện quạt

Dây 1, 2,3 đấu vào hộp số của quạt tương ứng

mạch tham khảo đấu cho túp lăng
